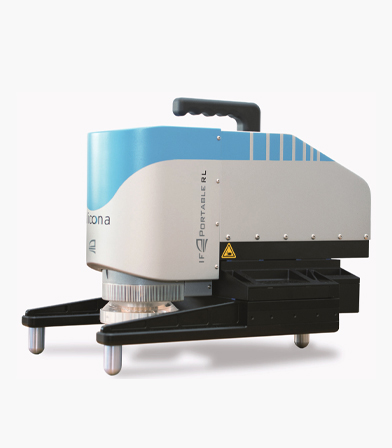

PortableRL
대면적 측정이 용이한 이동형 3차원 측정기
PortableRL은 미세한 형상의 품질 보증을 위한 이동형 3차원 측정 시스템으로, 측정영역 크기는 최대 50x50x26(mm)임. 굴곡지거나 평평한 제품에 적용 가능하고, 배터리팩으로 어느 곳에서도 이동의 유연성을 확보할 수 있음.

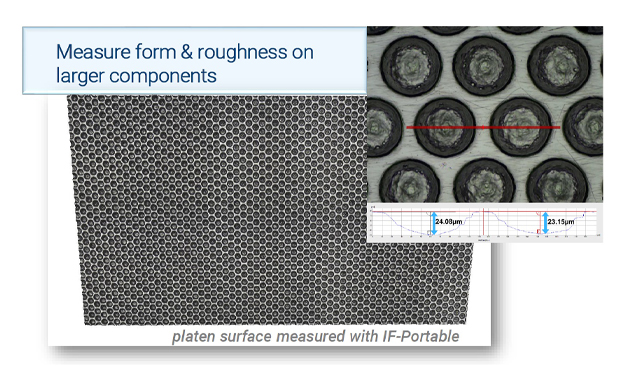

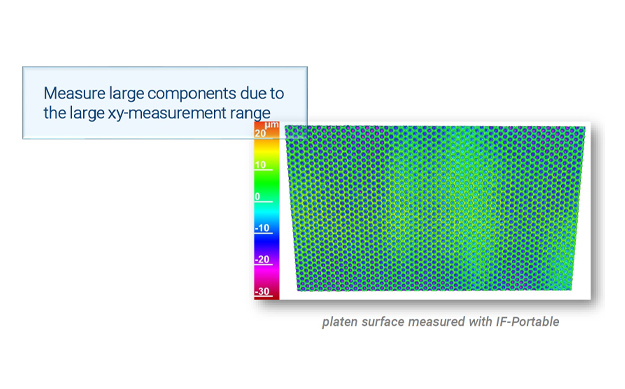

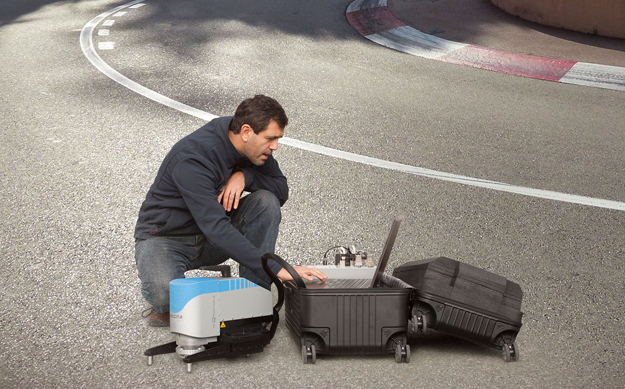

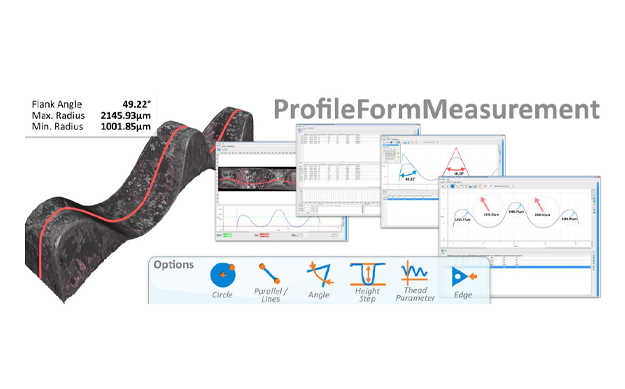

넓은 측정영역으로 다양한 기하학적 구조와 형상 측정이 용이함. 특히 대형 롤러 검사, 아스팔트 측정, 터빈 또는 로터 블레이드 품질 보증, 강판과 대형 구조물의 3차원 측정에 적용할 수 있음.
Technical specifications
| 측정원리 | 비접촉 광학식 3차원 측정, Focus-Variation | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 측정공간크기(X x Y x Z) | 50mm x 50mm x 25mm = 62,500mm3 | |||||||||
| 대물렌즈 | 10x | 20x | 50x | 2xSX | 4xAX | 5xAX | 10xAX | 20xAX | 50xSX | |
| 작동거리 | mm | 17.5 | 16 | 10.1 | 34 | 30 | 34 | 33.5 | 20 | 13 |
| 수평측정길이(X,Y) | mm | 2 | 1 | 0.4 | 10 | 4.87 | 3.61 | 2 | 1 | 0.4 |
| 수평측정길이(X x Y) | mm2 | 4 | 1 | 0.16 | 100 | 23.72 | 13.03 | 4 | 1 | 0.16 |
| 수직분해능 | nm | 150 | 75 | 50 | 3500 | 620 | 460 | 170 | 90 | 70 |
| 단차 정확도(1mm) | % | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 최소 Ra값 | μm | 0.55 | 0.25 | 0.2 | n.a. | n.a. | n.a. | 0.65 | 0.3 | 0.25 |
| 최소 Sa값 | μm | 0.30 | 0.15 | 0.1 | n.a. | n.a. | n.a. | 0.35 | 0.15 | 0.13 |
| 최소 반경 | μm | 5 | 3 | 2 | 20 | 12 | 10 | 5 | 3 | 2 |
