IF-Profiler
단면 프로파일과 면적 기반 표면거칠기 측정을 위한
Optical Profilometer

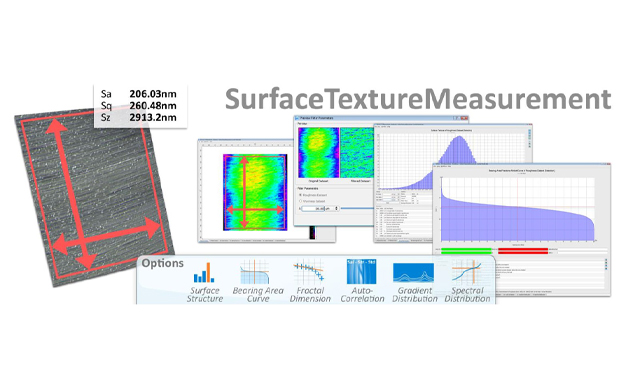

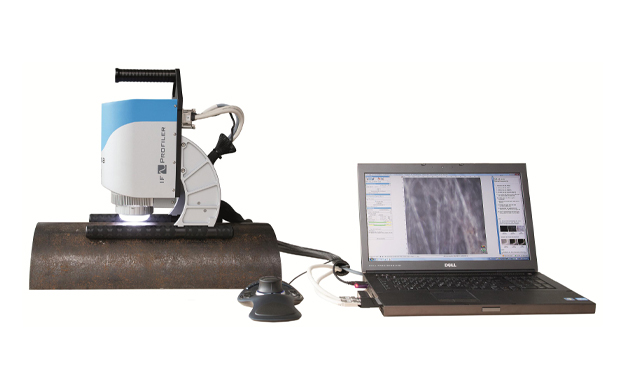

IF-Profiler는 표면처리 상태를 고분해능 측정을 위한 휴대용 3차원 표면거칠기 측정기로, 곡면과 평면의 표면거칠기 를 단일 시스템으로 측정할 수 있음. 측정 결과는 단면 프로파일(ISO 4287)과 면적 기반(ISO 25178) 국제 표준을 따름.

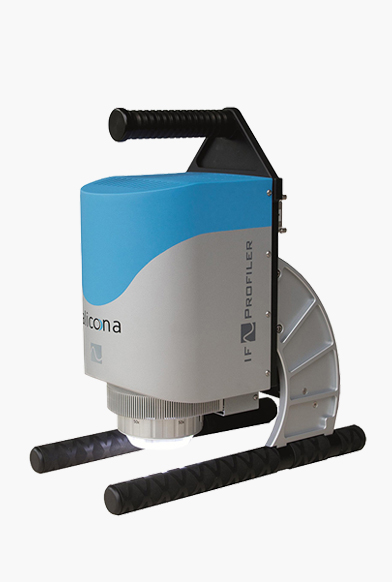

경량의 IF-Profiler은 3차원 측정 센서, 견고하고 가벼운 구조로 구성되었으며, 기계적으로 강성한 구조와 사용 편의 성을 고려한 인체공학적 설계 되었음. 또한 짧은 시간내에 반복성과 신뢰성 있는 측정이 가능함.
Technical specifications
| 측정원리 | 비접촉 광학식 3차원 측정, Focus-Variation | |||
|---|---|---|---|---|
| 측정공간크기(Z) | 25mm (Mot.) | |||
| 대물렌즈 | 10x | 20x | 50x | |
| 작동거리 | mm | 17.5 | 16 | 10.1 |
| 수평측정길이(X,Y) | mm | 2 | 1 | 0.4 |
| 수평측정길이(X x Y) | mm2 | 4 | 1 | 0.16 |
| 수직분해능 | nm | 100 | 50 | 20 |
| 최소 Ra값 | μm | 0.3 | 0.24 | 0.18 |
| 최소 Sa값 | μm | 0.15 | 0.12 | 0.09 |
